סטנדרטי: מגולוון / אפור ראל 7026 / מגנטה ראל 4003
מערכת מדפים קנטיליבר, למשקל כבד ובינוני – SEQUOIA CANTILEVER
מתאימים לפריטים גדולים במשקל בינוני כבד
מערכת קנטיליבר – Cantiliver
מערכת מידוף תעשייתי לאחסנה באמצעות משטחים רחבים או ישירות כגון מידוף לפרופילים , מדפים להעמסת צינורות מתכת ארוכים וברזלים באורך משתנה, פלטות עץ .ובמשקלים כבדים.
כאשר עולה הצורך באחסנת ציוד או פריטים ארוכים ורחבים – מדפי קנטיליבר הם הפתרון האולטימטיבי.
קיימת מערכת קנטיליבר קל עד 500 ק"ג לזרוע וכמובן מערכת קנטיליבר כבד מעל 500 ק"ג לפי הצורך של המזמין / מזמינה.
ישנם 2 דרכים עיקריות להתפלגות המשקלים על מערכת קנטיליבר:
1) באמצעות כמות העמודים לאורך נתון לדוגמא על אורך 3 מטר ניתן למקם מינימום 3 עמודים וניתן גם 4 ויותר, מספר העמודים מווסת את המשקל ולכן זרוע של עד 500 ק"ג עונה לצורך העיקרי בישראל.
2) ניתן לבחור זרועות שהעומס המותר עליהן עולה על 500 ק"ג לזורע לדוגמא 1 טון והלאה.
יש לבחור עמוד מתאים שיכול לשאת את המשקל הכללי ויש לוודא עומס מותר על הקרקע שלנו, ככל שנעלה בעומס על הקרקע יש לוודא את יציבות הקרקע שתתאים למערכת הקנטיליבר.
ניתן לבצע חיזוקים והתאמות שמפלגות את המשקל על הקרקע.
המיוחד במערכת קנטיליבר של חברת אבי תכנון היא הגמישות של המערכת וזה בא לידי ביטוי בכמה היבטים
1) ניתן לקבוע את המיקום של הזרועות ולשנות לפי הצורך.
2) ניתן לקבוע היכן תמוקם הרגל של המערכת. גם מפני אילוצים פיזיים של השטח הנתון וגם כתוספת לחלוקת המשקל באופן המתבקש.
3) העלות – מחיר מערכת קנטיליבר של חברת אבי תכנון הוא המשתלם ביותר.
באמצעות שיטות הייצור החכמות של חברת ROSSS איטליה, ייצור המערכת ובחירת חומרי הגלם הם המפתח להשפעה ישירה על התוצר הסופי, מערכת הקנטיליבר של חברת ROSSS איטליה המיוצגת ע"י חברת אבי תכנון מיוצרת ברמה של מקסימום חומר במקומות הנדרשים ומינימום עלויות ייצורהתהליך ייצור אוטומטי.
ניתן להתקין את מערכת הקנטיליבר על גבי עגלות / מרכבי משא ובכך לייעל את הפעילות במחסן או במרלו"ג הן מבחינת מקום עד 40% יותר שטח אחסנה והן מבחינת יעילות הליקוט.
.מערכת קנטיליבר (סקויה) המיוצרת ע"י חברת ROSSS איטליה מתאפיינת גם בבטיחות!
כמה מילים מאת מר' אבי שלום – בעלי חברת "אבי תכנון"
"שמדובר בהעמסה כבדה – אין מקום לפשרות מבחינת הבטיחות , הבחירה שלי במערכת קנטיליבר של חברת ROSSS הייתה קודם כל בזכות הבטיחות.
יש להם (לחברת ROSSS) אלמנטים כמו פין בטחון בלוחץ ומחזיק את הזרוע ברמה שלא פגשתי בשום מקום בעולם, הריתוך של הזרועות מדוייק והחיבורים ישרים ומדוייקים הם יודעים איך צריך לקפל מתכת."
חברת ROSSS איטליה מתאפיינת בצוותי תמיכה מקצועניים בשוק העולמי מעל 60 שנה של פעילות בינלאומית .
ההברגה המלאה מאפשרת את צביעת העמודים גם בפנים: להגנה ועמידות טובים יותר.
הברגה גם מיוצרת בלעדית עבור ROSSS עם בריח חרוטי מיוחד Class 8.8: לבטיחות רבה יותר ולקלות התקנה ופירוק ובגלל שניתן לשנותו לאורך זמן בהתאם לדרישות לוגיסטיות חדשות ושונות של המחסן שלך.
המדפים אידיאליים לאחסון סחורה המאופיינת בנפחים ומידות שעלולים להקשות על הצבתם, כמו צרורות צינורות או לוחות, פרופילים, אך גם משטחים מתאימים ומיכלי מתכת.
זרועות ועמודים ממומשים בגדלים ובמידות שונות, כדי לענות בקלות על דרישות ההתאמה לצרכי שטח המדף שלוחה וניהול המלאי.
לצפיה בקטלוג המלא של קנטיליבר לחץ כאן
מנעול הזרוע סקויה של חברת ROSSS, הינו פטנט בלעדי העשוי באמצעות יציקה במקום באמצעות אקסטרוזיה.
- הדבר מאפשר לעבוד עם צורתו לכדי קבלת ביצועים אמינים וגבוהים יותר. החריץ שנוצר באזור המגע שלו עם המבנה מאפשר יציבות רבה ויציבה יותר.
המדפים היחידים עם ברגים המוברגים במלואם
גלה את כל סוגי המדפים הזמינים של סקויה!
להלן חלק מיתרונות העבודה עם סקויה קאנטיליבר:
אם אתה צריך לאחסן מטענים כבדים ויקרים, צייד את המפעל שלך באמצעות SEQUOIA CANTILEVER.
חוסן
- החיזוקים הצולבים המהווים את אלכסוני SEQUOIA ROSSS הם בקוטר של 42 מ"מ. כנגד הצינורות הקטנים יותר או סוגים אחרים של פרופילים פתוחים.
- הבסיס והעמוד מוחזקים יחד על ידי ברגים. האחיזה החזקה שלהם את המתקנים הוא קריטי לבטיחות המערכת כולה.
- הבסיס של קאנטיליוור הוא האלמנט שעליו פורקים את הכוחות האנכיים של המערכת כולה. לכן זה מרכיב חיוני לבטיחות.
.
בטיחות
- לנעילת הזרוע (או תקע הקיבוע) של מערכות הזרוע המסורתיות, אין אלמנטים שיכולים בוודאות למנוע החלקה במקרה של לחץ.
- העמודים וכל שאר מרכיבי המערכת מוחזקים יחד על ידי קמרונות צולבים מיוחדים, אשר לפיכך ממלאים תפקיד מרכזי ביציבות המבנה כולו.
- הלוח הקדמי של הבסיס מרותך באמצעות מערכת המונעת היווצרות של אלמנטים בולטים שעלולים ליצור בעיות בטיפול בסחורה על הבסיס.
תחרותיות
- על כל זרוע ישנם שלושה חורים, כסטנדרט, שבהם ניתן להכניס סיכה נגד נפילה, דבר יעיל שעשוי להיות נחוץ לבטיחות רבה יותר באחסון של חומרים ומוצרים מסוימים.
- ניצבי SEQUOIA ROSSS עשויים עם שישה סוגי פרופילים.
חדשנות
- מנעול הזרוע SEQUOIA ROSSS עשוי עם מערכת ייצור המכוסה בפטנט הבלעדי של ROSSS, על ידי יציקה ולא על ידי שיחול. הדבר מאפשר לעצב את צורתו, להשיג ביצועים חדשים וגבוהים יותר: החריץ שנוצר באזור המגע עם המבנה מאפשר יציבות רבה יותר.
- ברגים חרוטיים הנוטים לנעילה עצמית שהם גם אוברסייז (חלק מושחל של גוף 16 מ"מ ו-17 מ"מ, כנגד גדלים מסורתיים קטנים יותר).
אביזרים נילווים
מיוצר רק עם פלדות מאושרות. לכל מוצר מבני של ROSSS יש את תו – CE
איכות גבוהה של מדפי המשטחים שלנו
מיוצר רק עם פלדות מאושרות. לכל מוצר מבני של ROSSS יש את תו – CE

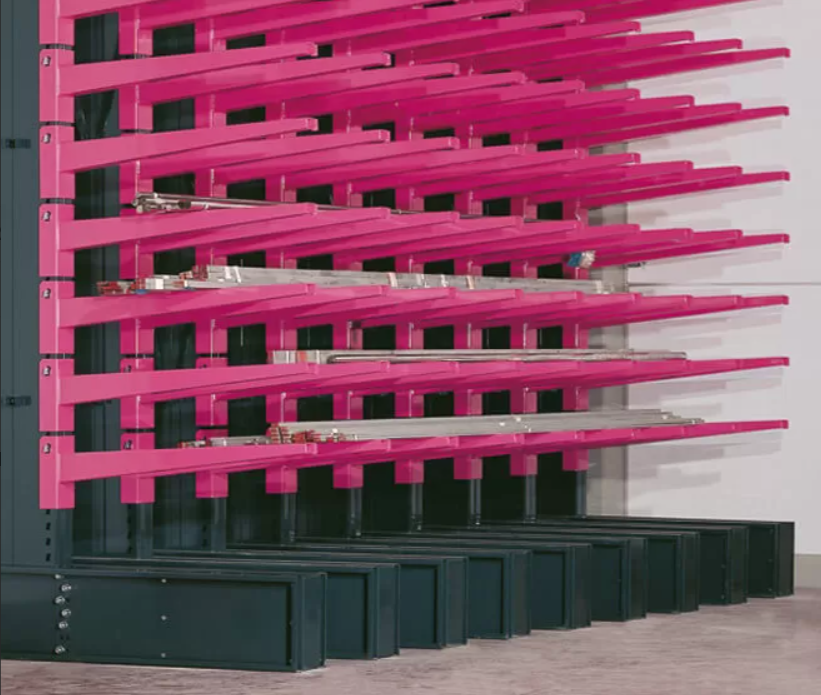

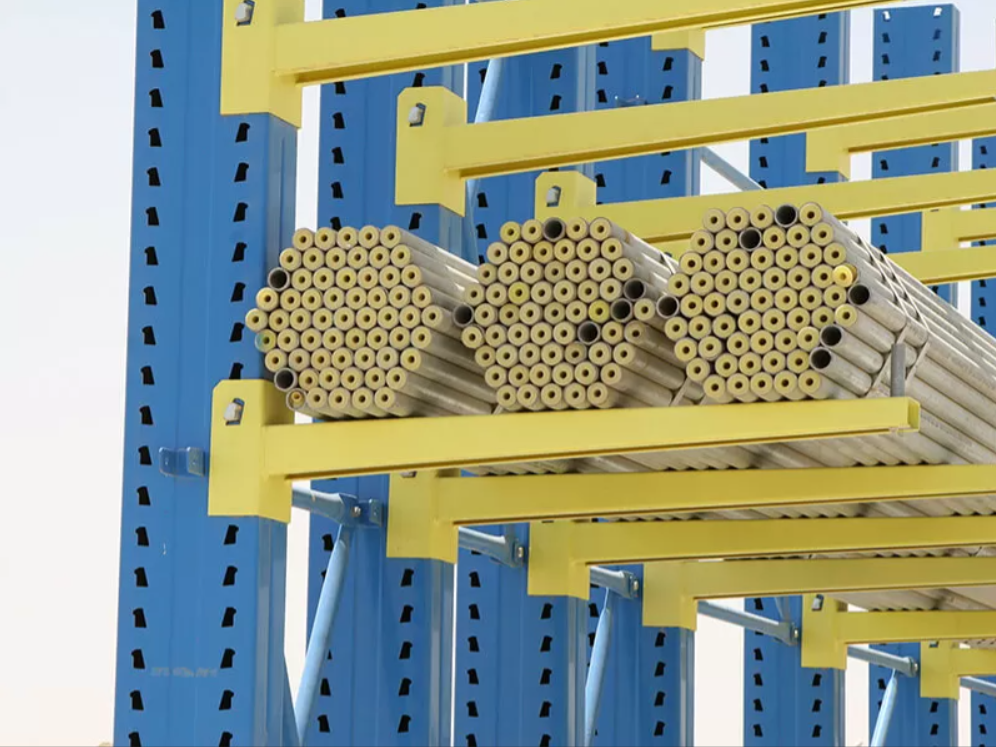

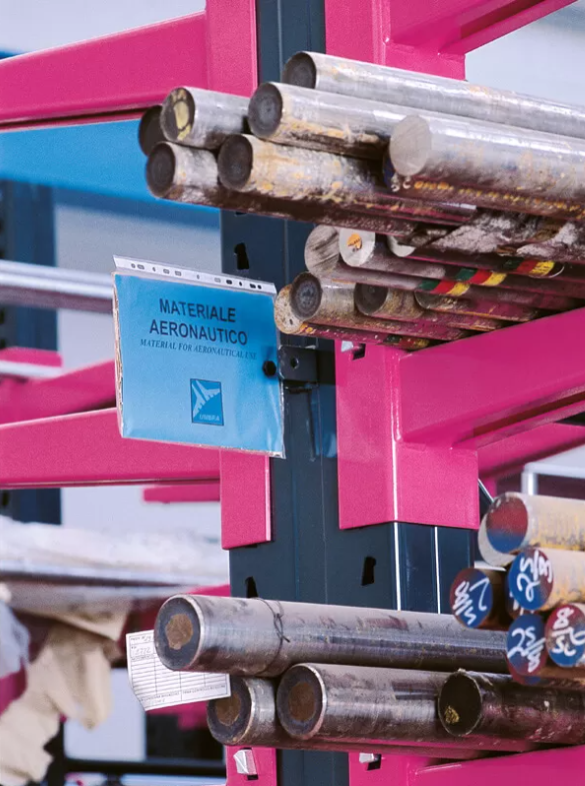

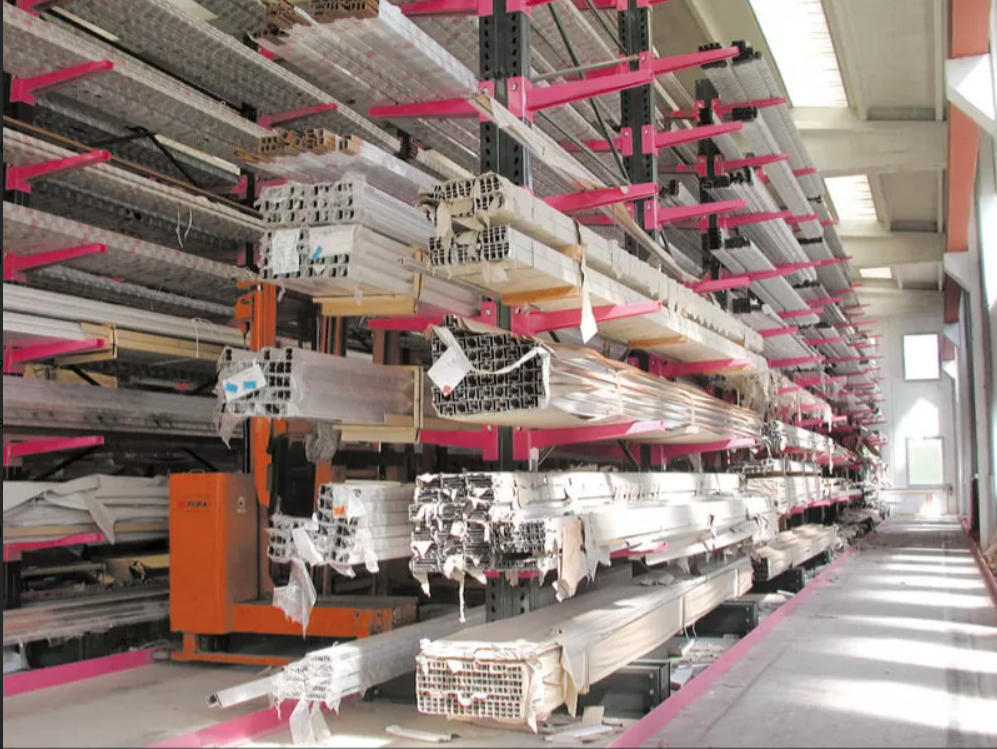

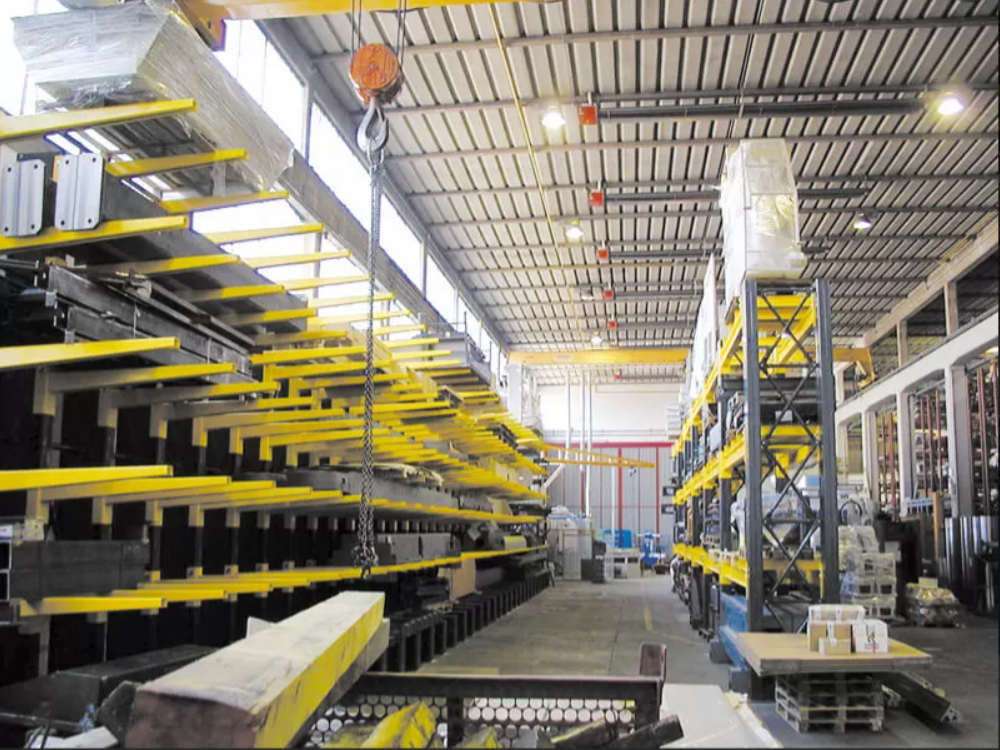

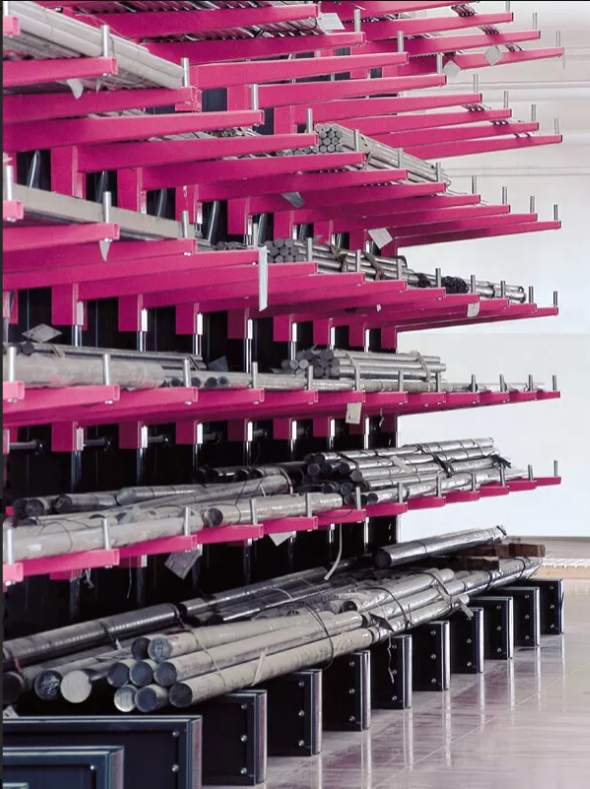

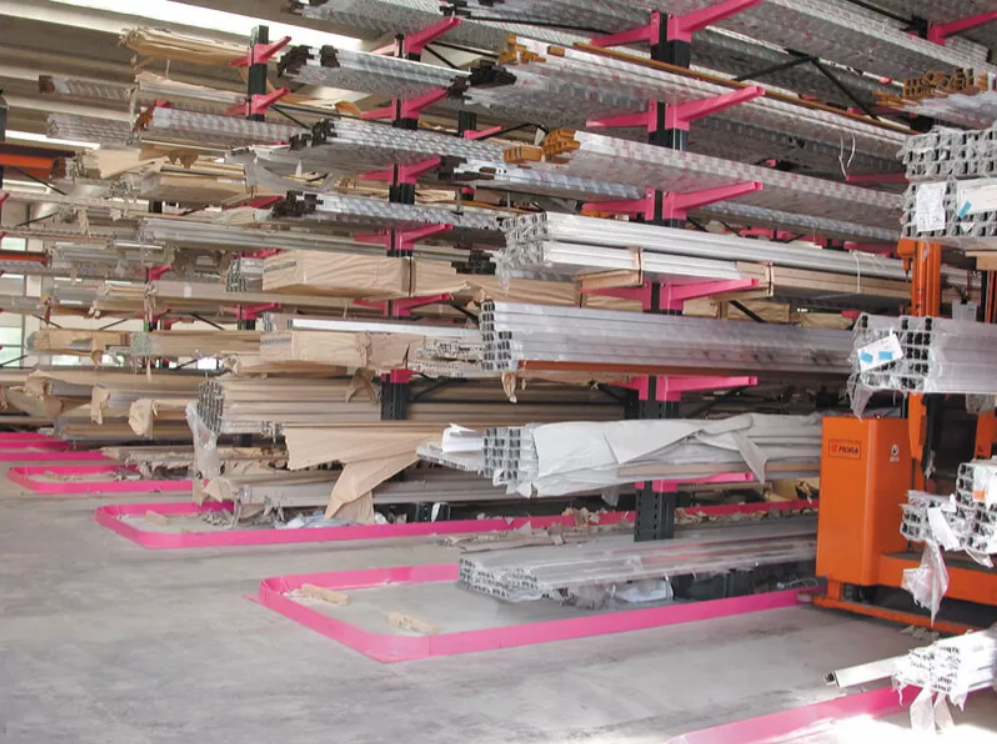

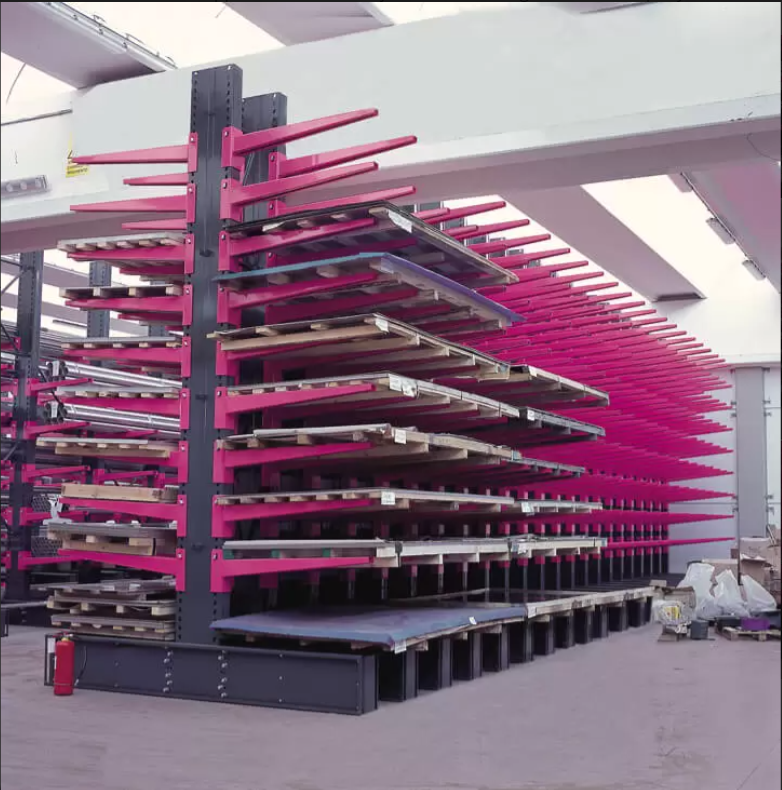

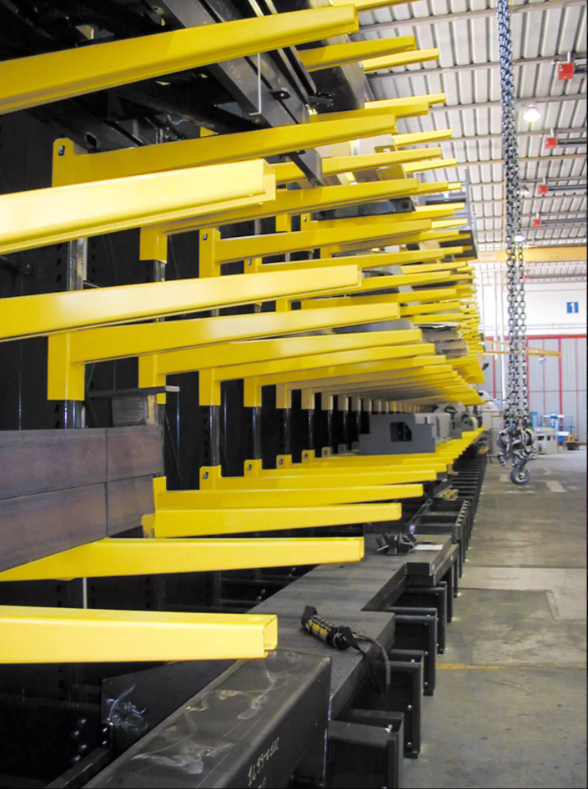

גלריה
צבעים זמינים לSEQUOIA CANTILEVER:
סטנדרטי
זמין לפי דרישה
צבעים מיוחדים (עם הזמנה מינימלית)
צפו בסרטון על Cantilever Sequoia:
מערכות חיזוק – הפלדה המשמשת למימוש הפלטה היא מסוג מבנה 3.1 תעודה, S 235JRH, עם מתח תשואה מינימלי של 235 N/mm2 והתארכות מינימלית בקרע של 24%. המוצר מתקבל מסורגים צינוריים, באמצעות ריתוך וצביעה לאחר מכן.
זְרוֹעַ – הפלדה המשמשת למימוש הזרועות היא מסוג 3.1 תעודת מבנה, S235JR עם חוזק תפוקה מינימלי של יחידה של 235 N/mm2. המוצר מתקבל מסלילים כבושים, על ידי קיפול וצביעה לאחר מכן.
נעילת זרוע – הפלדה המשמשת למימוש מנעולי הזרוע היא מסוג 3.1 תעודת מבנה, S355JR עם מתח תשואה מינימלי של 355 N/mm2. המוצר מתקבל על ידי יציקה וגלוון בחום.
בסיס – הפלדה המשמשת למימוש הבסיסים היא מסוג 3.1 תעודת מבנה, S235JR עם מתח תשואה מינימלי של 235 N/mm2. המוצר מתקבל מסלילים כבושים, על ידי קיפול וצביעה לאחר מכן.
מחבר זרוע – הפלדה המשמשת למימוש היא מסוג 3.1 תעודת מבנה., S 235JRH, עם מתח תשואה מינימלי של 235 N/mm2 והתארכות מינימלית בקרע של 24%. המוצר מתקבל מסורגים צינוריים, באמצעות ריתוך וצביעה לאחר מכן.
טור – הפלדה המשמשת למימוש העמודים היא סוג מבני תעודת 3.1, S 235JR בתוספת ניוביום, עם מתח תשואה מינימלי של 235 N/mm2. המוצר מתקבל מסלילים כבושים, על ידי קיפול וצביעה לאחר מכן.
